一、物理接口的差异

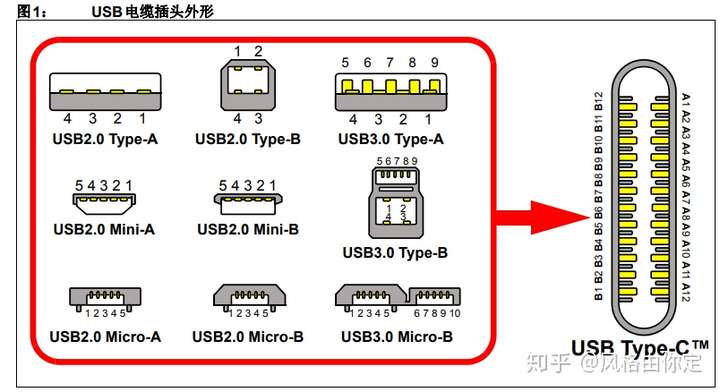

先来这个全家USB的接口定义图,一目了然!!

USB2.0的传输速率为480Mbps,即60MB/s,

USB3.0的传输速率为5.0Gbps,即625MB/S,

从当年USB1.0的1.5Mbps,到后来的USB1.1的12Mbps,

在2015年,USB-IF协会更是发布了速率为10Gbps的USB3.1版本。

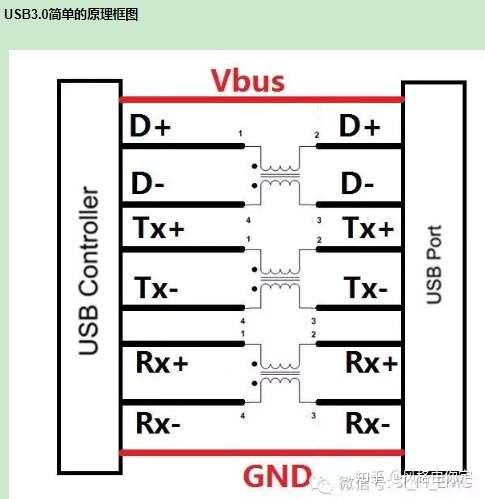

SB3.0又称为SuperSpeed USB总线,与高速(High Speed)USB2.0总线相比,为了达到总线对USB2.0/1.1/1.0的向下兼容,

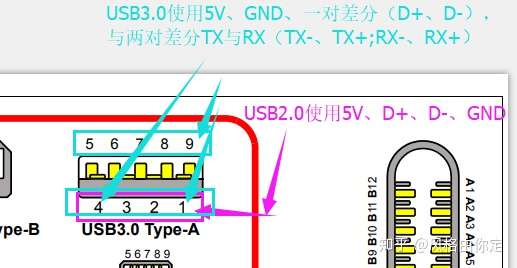

总线保留了USB2.0信号线(D+,D-,Vbus,GND),同时增加了两对USB 3.0超高速差分信号(SSTX+,SSTX-,SSRX+,SSRX-),一组差分对用来发射信号,另一组接收信号,从而实现全双工传输,USB3.0信号传输速率达到5Gbps;电流最大达到900mA;在EMC方面,为了达到降低EMI的影响,增加了SSC(扩频时钟)功能。

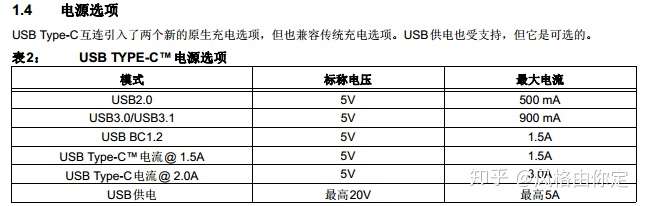

二、电流的差异
